Konektor stosowany w okablowaniu sieciowym, znany jako RJ45, jest powszechnie używany do łączenia urządzeń z siecią komputerową. Ten standardowy złącze posiada osiem pinów, które umożliwiają przesyłanie danych z prędkością do 10 Gb/s w przypadku użycia odpowiednich kabli, takich jak kategoria 6 lub wyższa. Jego główną funkcją jest zapewnienie niezawodnego połączenia pomiędzy przewodami a urządzeniami sieciowymi, co czyni go kluczowym elementem w budowie sieci Ethernet.
Zastosowanie tego konektora obejmuje nie tylko komputery i routery, ale także urządzenia przemysłowe i telekomunikacyjne. Kompaktowe wymiary (około 11 mm szerokości i 21 mm długości) ułatwiają jego instalację w ograniczonych przestrzeniach, co jest istotne w przypadku większych instalacji.
Budowa złącza i kable kompatybilne z RJ45

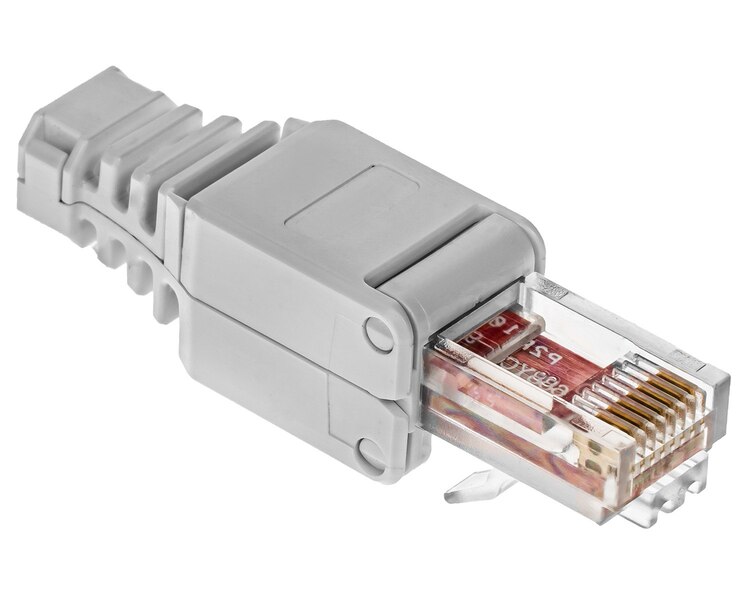

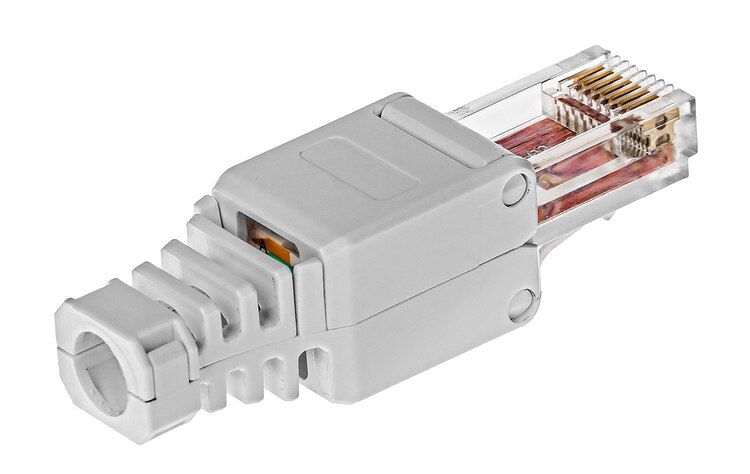

Wtyk RJ45, który znajdziesz na https://www.napad.pl/1033-wtyki-i-zlacza-rj, charakteryzuje się prostą, ale precyzyjną konstrukcją. Wtyk posiada plastikową obudowę, przezroczystą końcówkę oraz zestaw metalowych styków, które umożliwiają kontakt z przewodami wewnątrz kabla. W standardowym zastosowaniu wykorzystuje się przewody typu skrętka o średnicy od 22 do 26 AWG, zgodne z kategoriami od 5e do 8, w zależności od wymagań prędkości transmisji.
W przypadku transmisji o wysokiej przepustowości, takich jak 10 Gb/s, konieczne jest zastosowanie kabli kategorii 6A lub wyższej. Takie przewody posiadają lepsze właściwości elektromagnetyczne, co zmniejsza zakłócenia. Dla użytkowników domowych wystarczające są często kable kategorii 5e, które obsługują prędkości do 1 Gb/s.
Prawidłowe zaciskanie i typowe problemy z wtykiem RJ45
Proces montażu wymaga precyzji, aby uniknąć problemów z połączeniem. Przewody muszą być odpowiednio uporządkowane zgodnie z jedną z dwóch norm: T568A lub T568B. Zaciskanie konektora odbywa się za pomocą dedykowanych narzędzi, które zapewniają prawidłowe dociśnięcie metalowych styków do miedzianych żył kabla.
Najczęstsze problemy, jakie mogą wystąpić, to luźne styki, źle uporządkowane przewody lub niewłaściwie dobrany kabel. Takie błędy mogą skutkować przerwami w transmisji danych lub całkowitym brakiem łączności. Ważne jest także, aby unikać zginania przewodów pod ostrym kątem, co może uszkodzić żyły i obniżyć jakość połączenia.
Pytania i odpowiedzi
Jakie są różnice między RJ45 a innymi złączami sieciowymi?
RJ45 posiada osiem pinów i jest dedykowany do sieci Ethernet. W przeciwieństwie do mniejszych złącz, takich jak RJ11, umożliwia szybszą transmisję danych i obsługuje większą liczbę przewodów.
Czy można używać tego złącza w instalacjach domowych?
Tak, konektor RJ45 jest powszechnie stosowany w domowych sieciach LAN, szczególnie do łączenia komputerów z routerami i modemami.
Czy istnieją alternatywy dla RJ45?
W zastosowaniach przemysłowych stosuje się inne złącza, takie jak M12, które oferują większą odporność na wibracje i warunki środowiskowe. W typowych sieciach komputerowych RJ45 pozostaje jednak standardem.
